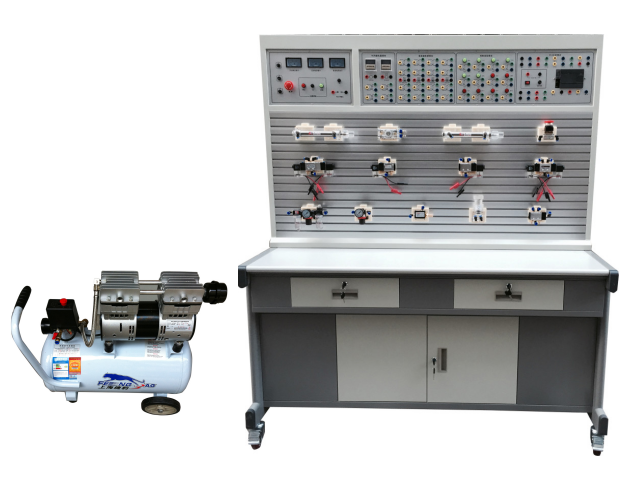

LG-SQD22型 氣動PLC控制實訓裝置(工業元件)
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、主要特點
1、LG-SQD22型 氣動PLC控制實訓裝置(工業元件)主要由實訓桌及實訓臺、氣動元件和電氣控制器件、可編程控制器（PLC）等組件組成。
2、實訓桌、實訓臺為鐵質雙層亞光密紋噴塑結構，實訓桌柜內存放液壓元件等。
3、各個氣動元件成獨立模塊，且裝有帶彈性插腳底板，可方便、隨意地將元件安放在實訓面板（面板帶“T”溝槽形式的鋁合金型材結構）上?；芈反罱硬捎每鞊Q接頭，布局靈活，拆接方便快捷。
4、采用靜音空壓機，為實訓室提供一個較好的實訓環境。
5、實訓氣源壓力低，系統額定壓力為0.8 Mpa，電氣控制采用低電壓直流24V電源；實訓氣路、控制電路安全可靠，設有手控、氣控、電控等控制功能。
6、實訓控制單元可以采用獨立的繼電器控制單元進行電氣控制，也可以采用PLC控制，通過比較，突出PLC可編序控制的優越性和先進性，加深對PLC編程器的了解與掌握。
7、該裝置集各種真實的氣動元件，繼電器控制單元、PLC編程及監控技術于一體，功能強大，適應范圍廣。
二、主要技術參數
1、輸入電源：220V．允差±l0%，50Hz；
2、裝置容量：≤2kVA；
3、工作環境溫度：－5℃～40℃；
4、工作濕度：≤90%(40℃時)；
5、外形尺寸：1500mm×650mm×1750mm
6、靜音無油空氣壓縮機：工作電源：AC220V；電機功率：680W公稱容量24L；
額定輸出氣壓1Mpa
7、PLC主機模塊：主機選用三菱FX1S-20MR，12路開關量輸入，8路繼電輸出。
8、配有控制模塊：電源模塊，PLC控制模塊，繼電器控制模塊，控制按鈕模塊，氣動元件獨立模塊等。
★三、無線智能實驗室管理考核系統
1、系統采用先進的分布式智能管理型無線AP,通過WIFI技術實現終端覆蓋。采用彩色中文觸控屏的手持無線系統管理器，中文菜單式觸控操作界面，人機對話友好。手持移動控制終端可控制任意一臺帶驅動模塊的氣動實驗臺?？勺鲗W(xué)生機登錄實訓與考核的操作終端，也可作教師機登錄出題設故的操作終端。
2、集成無線實驗電源管理系統，通過手持移動終端系統監控查詢學生實驗臺的電源開關狀態；單獨開啟關閉氣動實驗臺電源；全部開啟或全部關閉實驗臺電源功能；定時全閉功能；控制范圍>50m；控制能力>50臺。
3、集成無線考核系統能實現密碼登錄系統，設置數據庫路，系統測試(查詢設備)，學生庫設置，題庫與題庫等級設置，學生鍵盤設置，考核故障發布考核試卷提取與存儲考核時間設置與啟動，考核成績查詢，考核成績打印，登錄密碼修改與恢復。
4、學生終端采用大屏幕液晶顯示具有聯機考核和脫機考核功能，學號查詢，故障解除，時間查詢，分?jǐn)?shù)查，設備號查詢。
四、基本實訓回路
1、單作用氣缸的換向回路
2、雙作用氣缸的換向回路
3、單作用氣缸速度控制回路
4、雙作用氣缸單向調速回路
5、雙作用氣缸雙向調速回路
6、速度換接回路
7、緩沖回路
8、二次壓力控制回路
9、高低壓轉換回路
10、計數回路
11、延時回路
12、過載保護回路
13、互鎖回路
14、單缸單往復控制回路
15、單缸連續往復動作回路
16、直線缸、旋轉缸順序動作回路
17、多缸順序動作回路
18、雙缸、同步動作回路
19、四缸聯動回路
20、卸荷回路
21、或門型梭閥的應用回路
22、快速排氣閥應用回路
五、配置清單
相關液壓氣動PLC實訓裝置：
LG-YY18A型 透明液壓與氣動綜合控制實驗臺（二合一）
LG-YY18B型 透明液壓傳動與PLC實訓裝置(T型鋁槽單面)
LG-YY18C型 氣動與PLC實訓裝置(T型鋁槽單面)
LG-YY18D型 液壓傳動與PLC實訓裝置(工業型單面)
LG-YYKF01型 開放式液壓綜合實驗臺
LG-QD28型 氣動PLC控制實訓裝置
LG-YY18型 透明液壓傳動實訓裝置
LG-YY18E型 透明液壓PLC控制實訓裝置
LG-QD28A型 氣動PLC控制實訓裝置
LG-WJJ22型 透明挖掘機液壓PLC實訓裝置
LG-QD28B型 氣動PLC控制實驗裝置（帶機械手）
LG-2QD28型 氣動液壓PLC綜合控制實驗室設備（雙面）
LG-DY01B型 電液比例綜合實驗臺
LG-YYZN01型 智能型液壓綜合實驗臺
LG-QDJS01型 氣壓傳動技術綜合實驗臺
LG-YYCS01型 液壓傳動與控制綜合測試實驗臺
LG-YYCS01A型 液壓傳動綜合測試實驗臺
LG-YYCS02型 液壓氣動傳動綜合演示臺
LG-DY02型 多功能機電液氣一體化綜合實驗臺
LG-YYKZ01型 液壓傳動與控制培訓系統綜合性能實驗臺
LG-CTY04型 電液比例與電液伺服性能檢測綜合實驗臺
LG-YYZY01型 電動液壓制樣機
LG-SDJ01型 手動式液壓制樣機
LG-YQPC01型 液壓氣動PLC控制實驗臺（鋁槽式鐵桌）
LG-YQPC02型 工程液壓氣動PLC綜合控制實驗臺
LG-YY18T型 液壓傳動演示裝置（插孔式）
液壓傳動實訓臺
液壓實訓臺
液壓綜合實驗臺
液壓PLC控制實驗臺
液壓傳動實驗室設備
液壓傳動演示系統
工程液壓傳動實訓臺
工程液壓氣動PLC綜合控制實驗臺
氣動液壓PLC綜合控制實驗臺
透明液壓實訓臺
透明液壓傳動實訓裝置
氣動實訓臺
氣動PLC控制實驗臺
氣動實驗臺
透明液壓傳動實驗裝置
透明液壓傳動與氣動綜合控制實驗臺
透明液壓傳動實訓臺
氣動液壓PLC綜合控制實驗室設備
關鍵詞： 數控車床 實訓設備 實訓裝置 教學儀器 實驗設備 教學設備 實訓臺 考核裝置 技能考核 電工電子 實驗裝置 數控技術 實訓考核 技能實訓 數控系統 電氣控制 自控實訓 實驗系統 數控軟件 數控實訓 電氣技術 數控設備 數控銑床 高教設備 教學車床 數控機床 職教設備 PLC控制 PLC技術 PLC實驗
1、LG-SQD22型 氣動PLC控制實訓裝置(工業元件)主要由實訓桌及實訓臺、氣動元件和電氣控制器件、可編程控制器（PLC）等組件組成。
2、實訓桌、實訓臺為鐵質雙層亞光密紋噴塑結構，實訓桌柜內存放液壓元件等。
3、各個氣動元件成獨立模塊，且裝有帶彈性插腳底板，可方便、隨意地將元件安放在實訓面板（面板帶“T”溝槽形式的鋁合金型材結構）上?；芈反罱硬捎每鞊Q接頭，布局靈活，拆接方便快捷。
4、采用靜音空壓機，為實訓室提供一個較好的實訓環境。
5、實訓氣源壓力低，系統額定壓力為0.8 Mpa，電氣控制采用低電壓直流24V電源；實訓氣路、控制電路安全可靠，設有手控、氣控、電控等控制功能。
6、實訓控制單元可以采用獨立的繼電器控制單元進行電氣控制，也可以采用PLC控制，通過比較，突出PLC可編序控制的優越性和先進性，加深對PLC編程器的了解與掌握。
7、該裝置集各種真實的氣動元件，繼電器控制單元、PLC編程及監控技術于一體，功能強大，適應范圍廣。
1、輸入電源：220V．允差±l0%，50Hz；
2、裝置容量：≤2kVA；
3、工作環境溫度：－5℃～40℃；
4、工作濕度：≤90%(40℃時)；
5、外形尺寸：1500mm×650mm×1750mm
6、靜音無油空氣壓縮機：工作電源：AC220V；電機功率：680W公稱容量24L；
額定輸出氣壓1Mpa
7、PLC主機模塊：主機選用三菱FX1S-20MR，12路開關量輸入，8路繼電輸出。
8、配有控制模塊：電源模塊，PLC控制模塊，繼電器控制模塊，控制按鈕模塊，氣動元件獨立模塊等。
★三、無線智能實驗室管理考核系統
1、系統采用先進的分布式智能管理型無線AP,通過WIFI技術實現終端覆蓋。采用彩色中文觸控屏的手持無線系統管理器，中文菜單式觸控操作界面，人機對話友好。手持移動控制終端可控制任意一臺帶驅動模塊的氣動實驗臺?？勺鲗W(xué)生機登錄實訓與考核的操作終端，也可作教師機登錄出題設故的操作終端。
2、集成無線實驗電源管理系統，通過手持移動終端系統監控查詢學生實驗臺的電源開關狀態；單獨開啟關閉氣動實驗臺電源；全部開啟或全部關閉實驗臺電源功能；定時全閉功能；控制范圍>50m；控制能力>50臺。
3、集成無線考核系統能實現密碼登錄系統，設置數據庫路，系統測試(查詢設備)，學生庫設置，題庫與題庫等級設置，學生鍵盤設置，考核故障發布考核試卷提取與存儲考核時間設置與啟動，考核成績查詢，考核成績打印，登錄密碼修改與恢復。
4、學生終端采用大屏幕液晶顯示具有聯機考核和脫機考核功能，學號查詢，故障解除，時間查詢，分?jǐn)?shù)查，設備號查詢。
四、基本實訓回路
1、單作用氣缸的換向回路
2、雙作用氣缸的換向回路
3、單作用氣缸速度控制回路
4、雙作用氣缸單向調速回路
5、雙作用氣缸雙向調速回路
6、速度換接回路
7、緩沖回路
8、二次壓力控制回路
9、高低壓轉換回路
10、計數回路
11、延時回路
12、過載保護回路
13、互鎖回路
14、單缸單往復控制回路
15、單缸連續往復動作回路
16、直線缸、旋轉缸順序動作回路
17、多缸順序動作回路
18、雙缸、同步動作回路
19、四缸聯動回路
20、卸荷回路
21、或門型梭閥的應用回路
22、快速排氣閥應用回路
五、配置清單
| 序號 | 名 稱 | 型 號 | 數量 | 備注 |
| 1 | 實訓桌 | LG-SQD22 | 1張 | |
| 2 | 實訓臺 | 1臺 | ||
| 3 | PLC主機模塊 | 三菱FX1S-20MR | 1塊 | |
| 4 | 電源模塊 | 1塊 | ||
| 5 | 繼電器控制模塊 | 1塊 | ||
| 6 | PLC控制按鈕模塊 | 1塊 | ||
| 7 | 無線智能實驗室管理考核系統 | 1套 | ||
| 8 | 靜音無油空氣壓縮機 | 1臺 | ||
| 9 | 單作用缸 | QGX25ⅹ100 | 1只 | |
| 10 | 雙作用缸 | QGX25ⅹ100 | 2只 | |
| 11 | 旋轉氣缸（透明） | 1只 | ||
| 12 | 三聯件 | AC2000 | 1只 | |
| 13 | 減壓閥（帶壓力表） | AR2000 | 1只 | |
| 14 | 手動換向閥 | H210—08 | 1只 | |
| 15 | 單電磁換向閥（二位三通）常開 | 3V210-8 | 1只 | |
| 16 | 單電磁換向閥（二位三通）常閉 | 3V210-8 | 1只 | |
| 17 | 單電磁換向閥（二位五通） | 4V210-8 | 2只 | |
| 18 | 雙電磁換向閥（二位五通） | 4V220-8 | 1只 | |
| 19 | 雙電磁換向閥（三位五通） | 4V230-8 | 1只 | |
| 20 | 單氣換向閥（二位五通） | 4A210—08 | 2只 | |
| 21 | 雙氣換向閥（二位五通） | 4A220—08 | 2只 | |
| 22 | 行程閥（機控） | MOV—2 | 1只 | |
| 23 | 行程閥（按鈕） | MOV—3A | 1只 | |
| 24 | 行程閥（按鈕帶鎖） | MOV—3 | 1只 | |
| 25 | 或門型梭閥 | KV—08 | 2只 | |
| 26 | 快速排氣閥 | QE—02 | 2只 | |
| 27 | 單向節流閥 | ASC-08 | 2只 | |
| 28 | 單向節流閥（裝在缸體上） | JSC601 | 7只 | |
| 29 | 單向閥 | 1/4 | 2只 | |
| 30 | 順序閥（透明） | 1只 | ||
| 31 | 氣容 | 1只 | ||
| 32 | 消聲器 | 1/8 | 2只 | |
| 33 | 消聲器 | 1/4 | 1只 | |
| 34 | 三通（T型三通） | Ø 6 | 4只 | |
| 35 | 三通（Y型減徑三通） | Ø 8—Ø 6 | 1只 | |
| 36 | 四通 | Ø 6 | 4只 | |
| 37 | 氣管 | PU6ⅹ4 | 20米 | |
| 38 | 行程開關（裝在缸體上） | 2只 | ||
| 39 | 編程電纜（適配器） | 三菱 | 1條 | |
| 40 | 工具箱 | 1個 | ||
| 41 | 內六角扳手 | 3把 | ||
| 42 | 螺絲刀 | 2把 | ||
| 43 | 剪刀 | 1把 | ||
| 44 | 活動板手 | 1把 | ||
| 45 | 尖嘴鉗 | 1把 | ||
| 46 | 氣孔塞頭 | Ø 6 | 10只 | |
| 47 | 氣動實訓說明書 | 1冊 | ||
| 48 | 三菱PLC編程軟件、程序軟件 | 光盤 | 1盤 |
