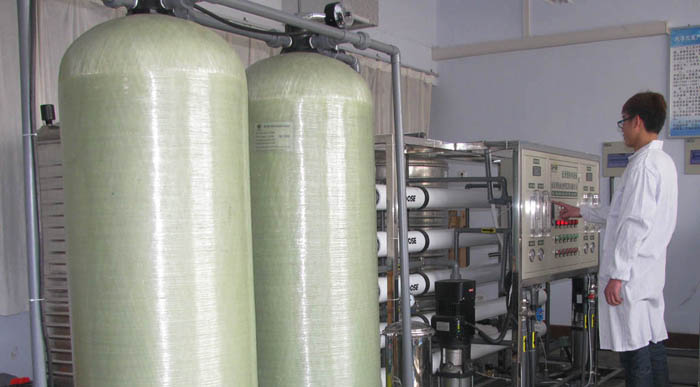

LIGO-FAWL1型 純凈水自動化生產線實訓系統
一、 系統概述
“LIGO-FAWL1型 純凈水自動化生產線實訓系統”由多臺凈水設備與包裝子系統組成。凈水系統包括石英砂過濾器、活性炭吸附器、樹脂軟化器及反滲透設備、紫外線消毒裝置和臭氧發生裝置。操作有自動與手動相結合的操作方式。包裝系統為桶裝生產線系統，具有洗瓶、灌裝、封口于一體的全自動包裝生產線，可以同時包裝也可以手動選擇。采用（60～80桶/小時）微電腦自動洗灌機來實現桶裝純凈水的包裝，可用于蒸餾水、礦泉水和其他無菌液體的灌裝。該設備集洗瓶、灌裝、套蓋、壓蓋和成品送出為一體，使用的原材料符合食品行業和其他行業要求。
系統由PLC完成，配置監控上位機軟件，通過現場總線與PLC通迅進行實時監控，既適合學員操作、調試、維修、系統維護等技能，同時生產線還可作為學校純凈水供水系統，或者封裝后出售。
二、 技術條件
實訓室指標：實訓室面積：≥100m2
供電要求：三相五線～380V 30kVA
外形尺寸：10m×2.5m×3m
三、 系統配置
1、石英砂過濾器裝置
2、樹脂軟化器裝置
3、活性炭吸附器裝置
4、反滲透設備裝置
5、紫外線消毒裝置
6、臭氧發生器裝置
7、桶裝生產線系統
8、上位計算機監控系統
9、不銹鋼增壓泵輸送裝置
10、組態軟件
四、 技術特色
開機后設備實現膜自動沖洗功能，沖洗時間2-10分鐘可調
設備有廢水回流裝置，可對水進行二次利用，提高水的利用率
低壓保護系統，當源水壓力不足或無源水時，設備自動停機，保護高壓泵及設備安全
純水箱水滿后設備自動停機
設備設有清洗保養系統，可定期對設備定行清洗保養，延長反滲透膜使用壽命3-5年
設備采用不銹鋼架結構，實現無衛生死角，設備無腐蝕
反滲透設備可與礦泉水設備（山泉水設備）配套使用，減少投資成本，提高水資源利用率
設備基本可實現24小時無人值守運行
配有在線水質檢測儀
五、 實訓內容
該生產線系統裝置涵蓋了純凈水的制備系統，純凈水的包裝系統；可以用于學員課程設計、畢業設計、崗前培訓、工廠見習；也可以完成維修電工、儀表工的培訓與考核。
具體實訓項目如下：
（一） 機電一體化實訓
1、機電一體化實訓裝置認識
2、操作規程培訓
3、安全操作培訓
4、電磁閥的安裝、調試、維護
5、開關閥及玻璃轉子流量計傳感器的安裝、調試、維護
6、氣動管路及氣動控制設備的安裝、調試、維護
7、PLC的安裝、柜內布置、接線設計
8、上位機組態監控設計
9、較復雜機電設備PLC編程
10、電氣故障檢修
11、機械故障檢修
12、電動調節閥的設置、調試、維護
13、渦輪流量計傳感器的安裝、調試、維護
（二） 工藝操作培訓
1、生產線工藝流程的認識
2、操作規程培訓
3、安全操作培訓
4、現場工藝設備的名稱與用途培訓
5、生產工藝參數的調整
6、產品質量的分析
7、產品收率的計算與提高
8、故障情況下的處理與分析
9、現場設備的清潔清洗
10、工藝操作穩定性
