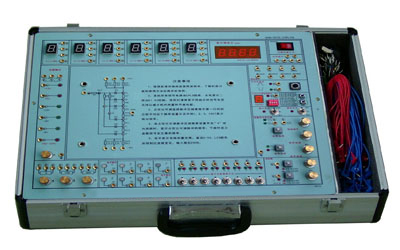

LG-GP206型 高頻數模通用實驗儀
品牌：理工偉業 咨詢電話：010-82827827 82827835
LG－GP206型 高頻數模通用實驗儀采用主機加實驗卡的結構模式,配置靈活,主機提供了相當充足的信號源,能滿足復雜要求的各類實驗,是一款不可多得的通用實驗平臺,其主機技術指標如下：
1、 輸入：AC 220V±10% 輸出：±12V／0.2A;+5V／1.5A;-5V/0.1A;－8V／0. 1A;+5-27V/0.2A連續可調,各路均有過流保護，自動恢復功能。
2、±5V,±0.5V雙路電壓源
3、函數信號源： 輸出波形：正弦波、方波、三角波 頻率范圍：2Hz～300KHz( *高可提升至1MHZ以上),分二檔連續可調 ,輸出幅值：方波5V、 三角波0～8V (VP-P)， 正弦波 0～3V (VP-P)。
4、數字信號源:固定連續脈沖：0.1HZ、1HZ、10HZ、100HZ、1KHZ、10KHZ、100KHZ、1MHZ;
5、占空比可調連續脈沖：0.1HZ、1HZ、10HZ、100HZ、1KHZ、10KHZ、100KHZ、1MHZ;占空比可調范圍：10%-90%,占空比當前值有數碼顯示。
6、時序脈沖：T1-T4
7、手動單脈沖
8、數字式頻率計：可測0-9.999MHZ,誤差<1HZ,實時測量函數信號源或占空比可調連續脈沖。
9、八位邏輯電平開關,有電平指示
10、八位0-5V電平彩燈電路(在0-5V間電壓變化時彩燈由綠轉紅連續變化)。
11、六位BCD碼顯示電路
12、電位器組(三只)
13、波形轉換電路
面板采用PVC貼膜,頻率計及占空比數碼顯示采用隱藏式,所有發光指示燈用底透方式安裝。
實驗模塊全部做在插卡上,正面由PVC貼膜、線路圖,反面由元器件和透明防護罩組成,實驗項目根據需要可以靈活配置和增加設計。
（一）高頻實驗項目
1.調諧放大器
①單調諧回路諧振放大器；②雙調諧回路諧振放大器
2.高頻功率放大器（丙類）
3.LC電容反饋三點式振蕩器
4.石英晶體振蕩器
5.振幅調制器（利用乘法器）
6.調幅波信號的解調
7.變容二極管調頻振蕩器
8.相位鑒頻器
9.集成電路（壓控振蕩器）構成的頻率調制器
10.集成電路（鎖相環）構成的頻率解調器
11.利用二極管函數電路實現波形轉換。
12.集成高頻功率放大器的應用a:調頻無線話筒；b：電視信號轉發器；c：信號發生器。
13、RC集成振蕩器；
14、混頻電路
（二）模擬電路實驗
1.單級放大電路
2.兩級放大電路
3.負反饋放大電路
4.射極跟隨器
5.差動放大電路
6.比例求和運算電路
7.積分與微分電路
8.波形發生電路
9.有源濾波器
10.電壓比較器
11.IC電路RC正弦波振蕩器
12.集成功率放大器
13.整流濾波與并聯穩壓電路
14.串聯穩壓電路
15.集成穩壓器
16.RC正弦波振蕩器
17.LC振蕩器及選頻放大器]
18.電流/電壓轉換電路
19.電壓/頻率轉換電路
20.互補對稱功率放大器
21.波形變換電路
22.揚效應管實驗(新增)
23.可控硅實驗電路(新增)
（三）數字電路實驗項目
1．TTL集成邏輯門的參數測試與使用
2．CMOS集成邏輯門的測試
3．門電路的邏輯功能實驗
4．常用組合邏輯功能器件的測試
5．半加器、全加器及邏輯運算實驗
6、七人表決電路及血型檢測電路
7、RS觸發器的功能測試
8、JK、D觸發器邏輯功能及主要參數測試
9、三態輸出出發器及鎖存器
10、異步二進制計數器實驗
11、同步二進制計數器實驗
12、移位寄存器的功能測試
13、計數、譯碼、顯示電路實驗
14、555集成電路及應用
15、波形產生及單穩態觸發器
16、序列檢測器的設計
17、D/A數模轉換器
18、A/D模數轉換器
19、可人工干預的交通燈控制器
20、數字電子鐘設計
21、數字頻率計
22、汽車尾燈控制實驗
