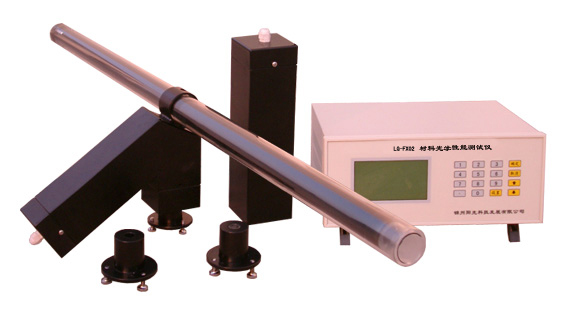

LG-FX02型 材料光學性能測試儀
品牌：理工偉業 咨詢電話：010-82827827 82827835
?。ǚ瓷渎剩章?，透光率）
一、儀器概述及適用領域
本儀器為光學儀器是檢測太陽能真空管，太陽能集熱器及高新材料、涂料、顏料、建筑等行業精確測量而研制的專用儀器，它可用于各種太陽能真空管，太陽能集熱器涂層、漆膜、油脂、簿膜、塑料制品、有機制品反射率和吸收率的測量。同時亦可作為可見光、紫外、紅外等光譜的測定（即相同光源不同材料的測定或者相同材料不同光源的測定）。
二、工作原理

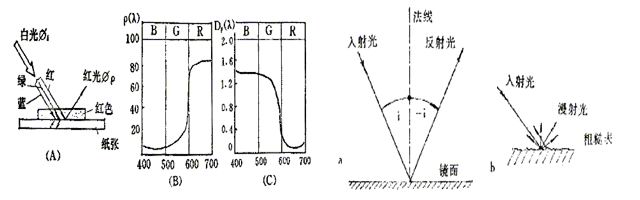

所謂反射是指選擇反射，非透明體受到光照射后，由于其表面分子結構差異而形成選擇性吸收，從而將可見光譜中某一部分波長的輻射能吸收了，而將剩余的色光反射出來，這種物體稱為非透過體或反射體。本儀器就是利用此原理，采用光電轉換感應原理，它與多功能數字感應器配接使用，均能精確的測量出不同材料的反射率和不同光源的光譜范圍。儀器的感應元件采用了繞線電鍍式多接點熱點堆，其表面涂有高吸收率的涂層，感應元件的熱接點在感應面上，而冷接點位于一起的機體內，以便直接取環境溫度。為了防止熱接點單方向通過玻璃罩與環境進行熱交換影響測量精度，采用了兩層玻璃罩。當有光波通過反射片反射過來的時候，接受儀的冷熱接點就會產生溫差即產生電勢值，也就是將光信號轉換為電信號輸出，在線性誤差范圍內，輸出的信號與光波通過反射片反射出的光照度成正比。光的鏡面反射與粗糙面反射示意圖如下：
三、儀器組成
光源發射器 一臺
光輻射傳感器 一套
光輻射數據記錄儀 一臺
材料光學性能分析軟件 一套
四、主要技術參數
1.測量范圍：0-100%；
2.重復精度：0.3%；
3.環境溫度：23℃±5℃；
4.相對濕度：<85%；
5.電源：220V±10%；
6.TRM-FX2材料光學性能測試儀，采用高性能微處理器為主控CPU，大容量數據存儲器，可連續存儲正點數據100天以上，數據采樣率高于0.5秒/通道，工業控制標準設計，便攜式防震結構，大屏幕漢字液晶顯示屏，輕觸薄膜按鍵，操作簡單。適合在惡劣工業環境使用。具有停電保護功能，當交流電停電后，由充電電池供電，可維持48小時以上。
6.1外觀尺寸：金屬外殼350×150×300（mm）；
6.2數據存儲容量：3000條數據；
6.3數據存儲內容：時間，總輻射瞬時功率，反射輻射的瞬時功率，反射率，吸收率，透光率；
6.4顯示內容：時間，總輻射瞬時功率，反射輻射的瞬時功率，反射率，吸收率，透光率；
6.5標準RS232接口與管理微機有線連接，實時傳送采集數據，并可下載數據存入微機；
7.材料光學性能分析軟件在windows98以上環境即可運行，實時顯示各路數據，每隔10秒更新一次，檢測數據自動存儲（存儲時間可以設定），實時顯示測試結果，自動計算并繪制反射率，吸收率，透光率曲線圖，顯示材料對紫外光，可見光，紅外光的反射吸收比例與打印機相連自動打印，數據存儲量達十年以上，數據存儲格式為EXCEL標準格式可供其它軟件調用。
8.光輻射傳感器采用專業光輻射原理設計，一套分三種光接收器(光譜范圍：280---3000nm，400---3000nm，700---3000nm)，可測試材料對紫外（280—400nm），可見(400—700nm)，紅外光(700—3000nm)的反射率，吸收率，透光率；
8.1 測量范圍：0----2000W；
8.2 測量精度：小于5%；
8.3 分辨率：1W；
8.4 光譜范圍：A：280---3000nm， B：400---3000nm， C：700---3000nm。
五、TRM-FX2材料光學性能測試儀配置
|
序號
|
名 稱
|
型號
|
數量
|
單位
|
|
1
|
光輻射數據記錄儀
|
LG-FX02
|
1
|
臺
|
|
2
|
光輻射傳感器
|
TBQ-4-3A
|
1
|
臺
|
|
3
|
光源發射器
|
LRM-FX2B
|
1
|
臺
|
|
4
|
材料光學性能分析軟件
|
LG-FX02
|
1
|
套
|
|
5
|
產品使用手冊及合格證
|
|
1
|
套
|
