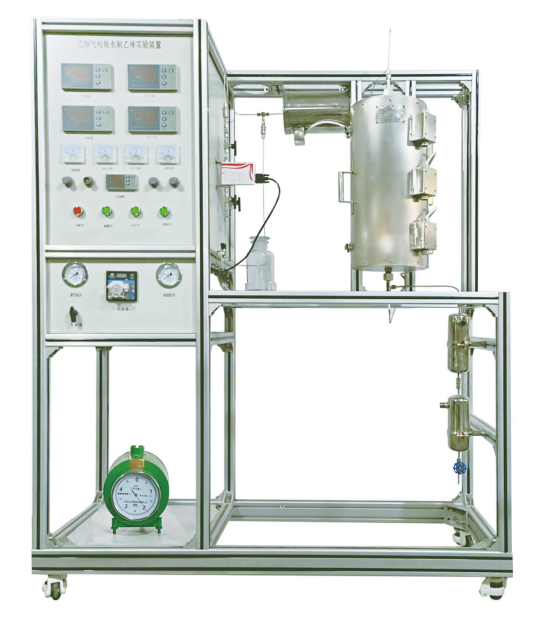

LG-YCQX乙醇?xì)庀嗝撍埔蚁嶒炑b置
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、裝置功能
1、了解以乙醇?xì)庀嗝撍M(jìn)行制備乙烯的過程，學會設計實驗流程和操作；
2、掌握乙醇?xì)庀嗝撍僮鳁l件對產物收率的影響，學會獲取穩定的工藝條件的方法。
3、熟固定床反應器的特點以及其它有關設備的使用方法，提高實驗技能。
4、全觸摸集成化控制，高穩定數據傳輸，硬件加密。
5、裝置可實現移動終端掃碼，獲取裝置工藝視頻介紹。
二、主要配置
開啟式管式爐、反應管、質量流量計、預熱器、蠕動泵、壓力表、閥門、溫度傳感器、中央處理器、觸摸屏、高品質鋁合金型材框架。
三、公用設施
1、水：裝置需冷卻水，自帶和自來水管相連的接口。
2、電：電壓AC380V，功率3.5KW，標準三相四線制。每個實驗室需配置1～2個接地點（安全地及信號地）。
3、實驗物料：乙醇
四、技術參數
1、運行環境：溫度0-40℃，相對濕度：≤90%RH，電源：電壓：220V；工作壓力：<0.5MPa。
2、1 路氣體管路，氣體質量流量控制器控制氣體流量，流量規格：200ml/min，N2標定，準確度：±1%F.S。
3、Φ280*500mm開啟式電阻絲加熱爐，加熱功率1.5KW，加熱形式：碳化硅爐+金屬內襯，最高溫度800℃。
4、管式固定床反應器：不銹鋼316L，內徑Φ15mm，長度500mm，催化劑裝填量：1-10ml
5、預熱器：功率500W，304不銹鋼材質。內有防返混及防溝流裝置；使用溫度：室溫-400℃，使用壓力:常壓。
6、產品冷凝器：316L衛生級不銹鋼，Φ76×200mm（316L內盤管）。
7、氣液分離器：容積500mL，316L衛生級不銹鋼。
8、液體泵：蠕動泵，轉速范圍0.1～50rpm，流量：0.2-10ml/min，4～20mA遠程輸出控制。
9、鼓泡罐：容積1.0L，304不銹鋼材質。
10、濕式氣體流量計：額定流量：0.2m3/h，容積：2L，精度：±1%。
11、不銹鋼防震指針壓力表0-0.25MPa,數量2個。
12、溫度傳感器：K熱電偶，顯示分度0.1℃。
13、管路閥門：316L不銹鋼精密卡套管和閥門。
14、節能環保冷凝系統：溫度范圍-10～20℃，5L，數字式，控溫精度±0.5℃。
15、中央處理器：執行速度0.64μs，內存容量16K，內建Ethernet支持Modbus TCP及Ethernet/IP通訊協議；功能：數據處理運算。
16、模擬量模塊：高達16位分辨率，總和精度±0.5%，內建RS485通訊模式。
17、溫度模塊：分辨率0.1℃，精度0.5%，內建RS485通訊模式。
18、采用一體機平板觸摸電腦，全程數字化觸摸屏控制操作。HMI：投射式觸控技術，5000萬次觸摸點，內存4G，功能：中央處理器數據顯示控制。
19、額定電壓：380V，總功率：3.5kW。
20、外形尺寸：1500×550×1800mm（長×寬×高），外形為可移動式設計，帶剎車輪，高品質鋁合金型材框架，無焊接點，安裝拆卸方便，水平調節支撐型腳輪。
21、工程化標識：包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理念配套，使學生處于安全的實驗操作環境中，學會工程化管路標識認知，培養學生工程化理念。
22、配數據采集軟件一套，在線工業組態軟件一套。
五、測控組成
|
變量 |
檢測機構 |
顯示機構 |
執行機構 |
|
氣體流量 |
氣體質量流量控制器 |
觸摸屏 |
閥控 |
|
乙醇加入量 |
蠕動泵 |
觸摸屏 |
轉速調節 |
|
預熱器加熱溫度 |
K型熱電偶 |
觸摸屏 |
調壓模塊 |
|
反應器加熱溫度 |
K型熱電偶 |
觸摸屏 |
調壓模塊 |
|
反應溫度 |
K型熱電偶 |
觸摸屏 |
無 |
|
反應壓力 |
指針式壓力表 |
壓力表就地顯示 |
無 |
