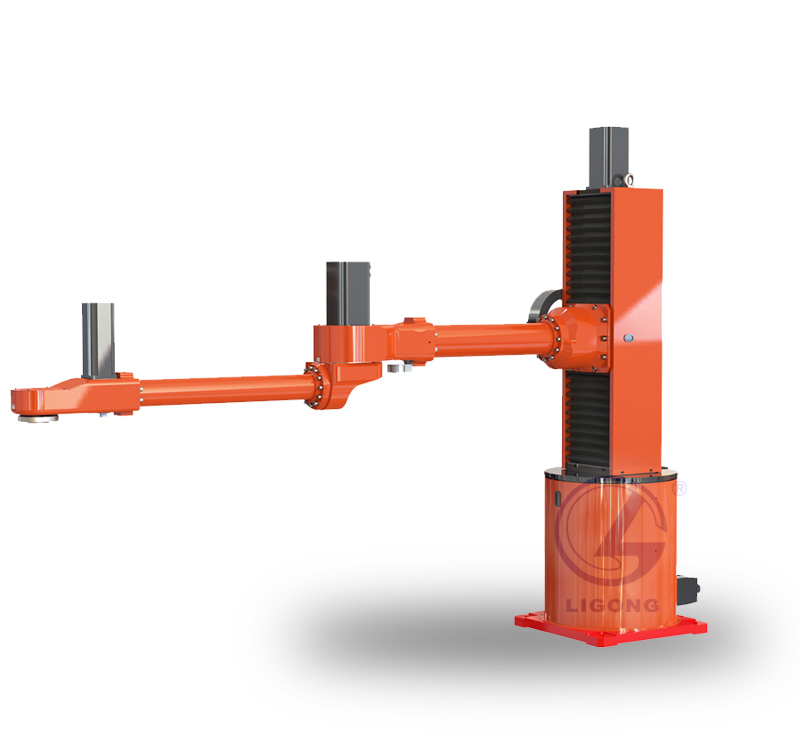

LG-CY420型 沖壓工業機器人
品牌：理工偉業 咨詢電話：010-82827827 82827835
LG-CY420型 沖壓工業機器人主要針對大型沖壓行業，特別是汽車行業、家電行業。目前市場上針對大型沖壓使用多關節工業機器人大多屬于六軸串聯（六關節）機器人，價格相對較高。該款機器人專針對此情況研發，生產成本相對較低，在價格上有其絕對優勢。在大型沖壓行業中，基本普遍使用國外重載機器人，相對于國內來說，重載機器人技術領域幾乎空白。 為響應市場使用靈活要求，LG-CY420型 沖壓工業機器人采用模塊化結構設計。對于其臂長采用可變式設計，針對不同的使用場合，機器人可以隨意制定所需臂長。通過其結構較強互換性，該款機器人可衍生出多款系列產品。
一、產品特點及優勢
1、超長臂展：LG-CY420型 沖壓工業機器人具有超長臂展，臂展達到2000mm，能應對沖壓領域各種工況，完美適應各噸位壓機
2、超大負載：LG-CY420型 沖壓工業機器人其有效負載能力達到20kg，板料面積尺寸能達到1800mm*1000mm，基本覆蓋沖壓領域各類產品，
3、超高精度：LG-CY420型 沖壓工業機器人具有超高精度，精度達到0.08mm，充分滿足沖壓行業使用。
4、快速改型：LG-CY420型 沖壓工業機器人采用模塊化設計，互換性能。對于機器人臂采用可更換設計，臂長可以根據實際工況進行定制設計、更換。負載能力可根據臂長變化而靈活提升。
5、具有先天優勢：其20kg負載，臂長2000mm,沖壓搬運行業中完全可替換50kg六軸機器人且具有高速度的優勢，在自動化生產過程中實現低投入，高產出。
二、技術參數

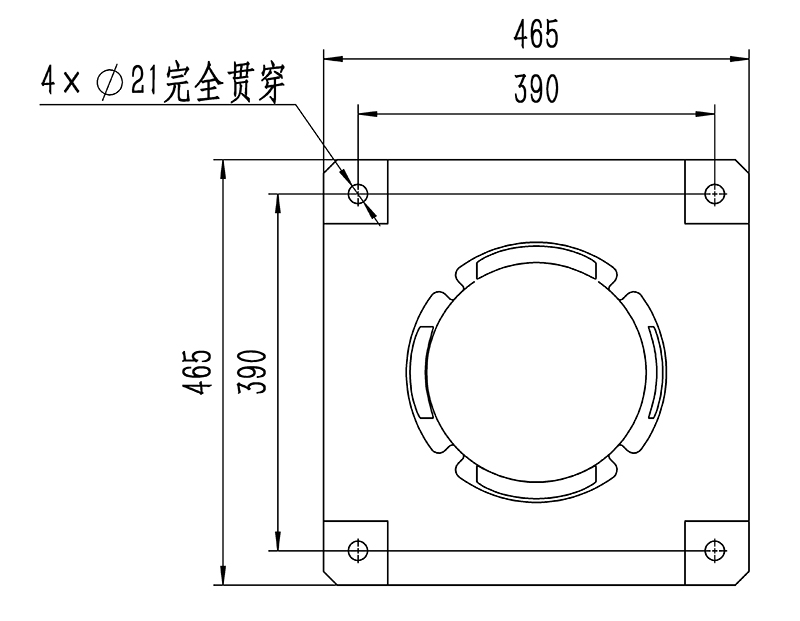

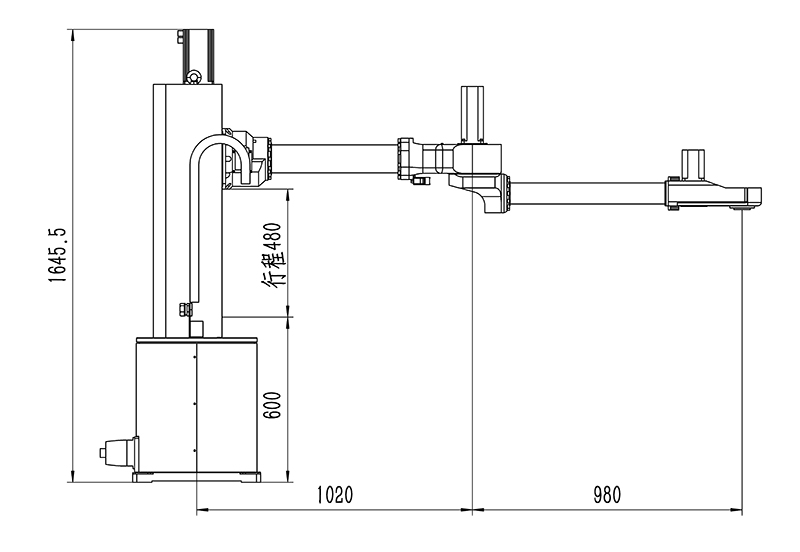

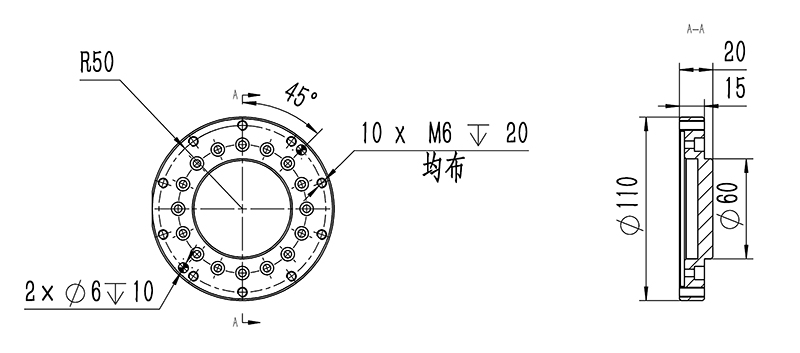

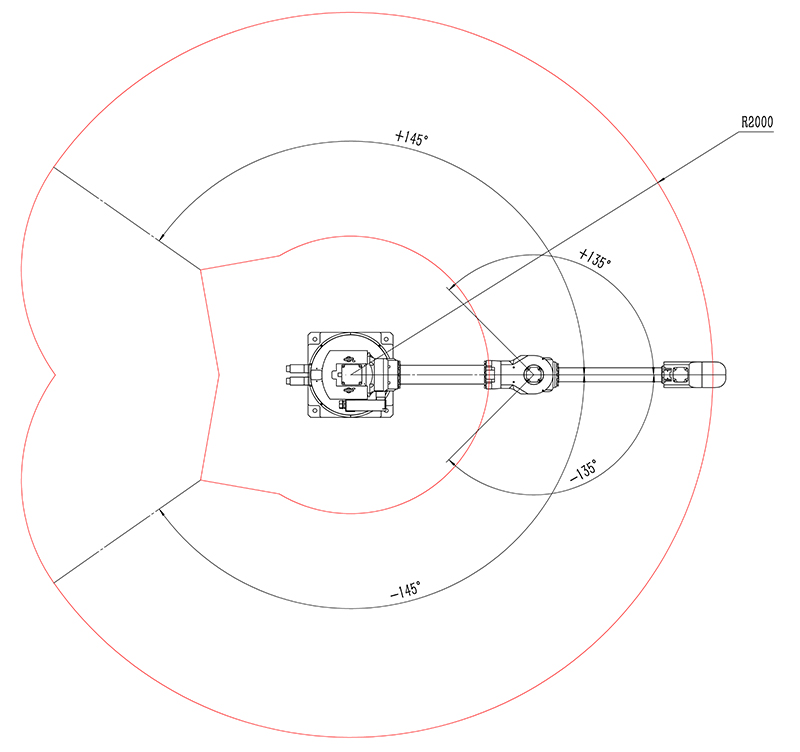

三、工業機器人參數圖
關鍵詞： 數控車床 實訓設備 實訓裝置 教學儀器 實驗設備 教學設備 實訓臺 考核裝置 技能考核 電工電子 實驗裝置 數控技術 實訓考核 技能實訓 數控系統 電氣控制 自控實訓 實驗系統 數控軟件 數控實訓 電氣技術 數控設備 數控銑床 高教設備 教學車床 數控機床 職教設備 PLC控制 PLC技術 PLC實驗
1、超長臂展：LG-CY420型 沖壓工業機器人具有超長臂展，臂展達到2000mm，能應對沖壓領域各種工況，完美適應各噸位壓機
2、超大負載：LG-CY420型 沖壓工業機器人其有效負載能力達到20kg，板料面積尺寸能達到1800mm*1000mm，基本覆蓋沖壓領域各類產品，
3、超高精度：LG-CY420型 沖壓工業機器人具有超高精度，精度達到0.08mm，充分滿足沖壓行業使用。
4、快速改型：LG-CY420型 沖壓工業機器人采用模塊化設計，互換性能。對于機器人臂采用可更換設計，臂長可以根據實際工況進行定制設計、更換。負載能力可根據臂長變化而靈活提升。
5、具有先天優勢：其20kg負載，臂長2000mm,沖壓搬運行業中完全可替換50kg六軸機器人且具有高速度的優勢，在自動化生產過程中實現低投入，高產出。
二、技術參數
| 工業機器人 | LG-CY420 | |
| 自由度 | 4 | |
| 額定負載 | 20Kg | |
| *大工作半徑 | 2000mm | |
| 重復定位精度 | ±0.08mm | |
| 運動范圍 | J1 | ±145° |
| J2 | ±135° | |
| J3 | ±240mm | |
| J4 | ±180° | |
| 額定速度 | J1 | 108°/s，1.88rad/s |
| J2 | 148.76°/s,2.60rad/s | |
| J3 | 500mm/s | |
| J4 | 225°/s,3.93rad/s | |
| *高速度 | J1 | 216°/s，3.77rad/s |
| J2 | 198°/s,3.54rad/s | |
| J3 | 667mm/s | |
| J4 | 375°/s,6.54rad/s | |
| 容許慣性矩 | J4 | 6.5kg㎡ |
| 容許扭矩 | J4 | 90Nm |
| 適用環境 | 溫度 | 0～45° |
| 濕度 | 20%～80% | |
| 其他 | 避免與易燃易爆或腐蝕性氣體、液體接觸，遠離電子噪聲源（等離子） | |
| 示教器線纜長度 | 8米 | |
| 本體-柜體連接線長度 | 6米 | |
| I/O參數 | 數字量：32輸入，31輸出（控制柜故障指示燈輸出占用1） | |
| 電源容量 | 5.6kVA | |
| 額定功率 | 4.5kW | |
| 額定電壓 | 3相AC380V | |
| 額定電流 | 8.1A | |
| 防護等級 | IP54 | |
| 安裝方式 | 地面安裝 | |
| 本體重量 | 280kg | |
| 控制柜防護等級 | IP53 | |
| 控制柜尺寸 | 660（寬）×450（厚）×950（高）-立式 | |
| 控制柜重量 | 50Kg | |
