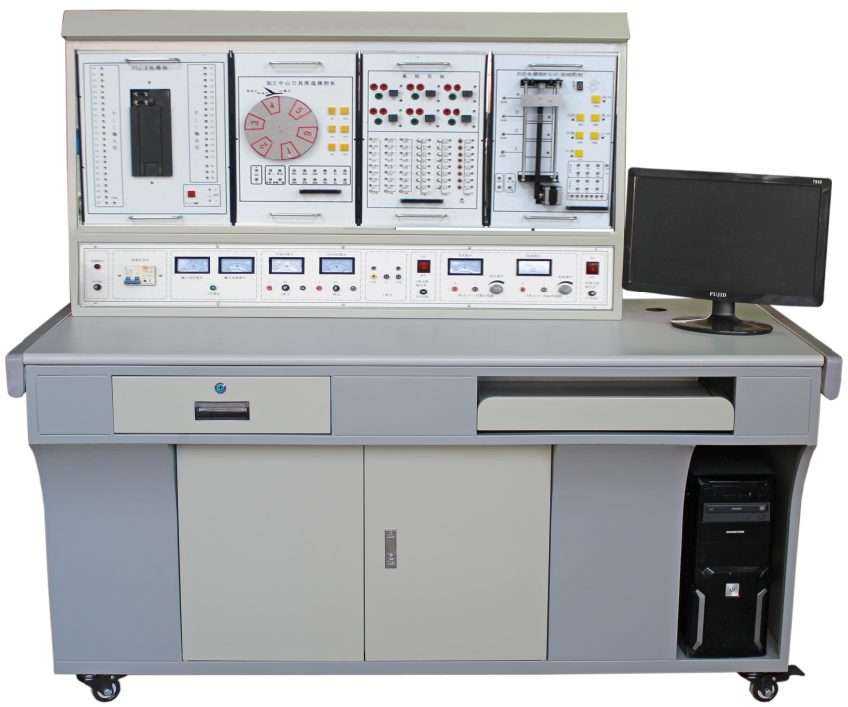

PLC控制培訓考核裝置
一、概述
PLC可編程控制器是以微處理機基礎發展起來的新型工業控制裝置。它以體積小、功能強、可靠性高以及應用安裝方便的特點，很快在我國的工業控制中占據了主導地位，并且不斷發展。根據這一發展形勢，全國各大專院校、各類職業技術學校都將PLC教學納入教學任務，作為電子、電氣以及工業自動化類專業的一門必修棵。PLC可編程實驗系統是根據這一教學要求開發的新一代PLC教學產品，自產品推出以來，得到了各大院校教學教師和專家的一致好評。全套裝置設計合理、功能強大、操作簡單方便，對學生理解和掌握可編程控制器的控制原理和操作方法。加快學習PLC的編程方法。都具有極大的幫助。是PLC教學中的理想工具。
二、系統構成
1、PLC可編程控制器實驗臺
2、PLC可編程控制器實驗裝置
3、PLC可編程控制器操作桌
4、編程應用軟件
5、PLC及轉接通訊電纜
6、電腦或手持編程器（用戶自備或代購）
三、PLC可編程控制器實驗臺
（一）功能、特點
1）實驗臺包括
A．直流電壓：0～10V可調輸出；直流電流：0～20mA；
B．～220V通過安全插座輸出
C．+24V/1A直流穩壓電源輸出
D．+5V/5A直流穩壓電源輸出
2）PLC主機的輸入輸出端口均已引到面板上。輸入可以接模擬輸入開關、行程開關或光電開關等。輸
出可以接面板上的指示燈、數碼管和繼電器、直流電機和蜂鳴器，還可以與演示裝置相連接，可應用實際的工業控制。
3）實驗臺本身帶有24V2A的電源。可以直接用于輸出負載或與演示裝置接口或與其它對應裝置相連。
4）實驗臺結構采用掛箱式，便于實驗項目擴展和用戶第二次開發。
5）可完成PLC控制原理基本實驗、應用實驗以及用于真正的工業控制。
（二）實驗項目
1)PLC基本技能實訓
1.PLC認知實訓 2.PLC仿真實訓
3．跳轉、分支功能實驗 4．移位寄存器實驗
5．數據處理功能實驗 6．微分、位操作實驗
7．與、或、非邏輯功能實驗 8．定時器、計數器功能實驗
2)PLC模擬控制應用實訓
3）PLC變頻器應用實訓
4) PLC、觸摸屏綜合應用技能實訓
四、PLC可編程控制器實驗裝置
1、該裝置是為了配合PLC可編程控制器實驗臺使用而設計的外接演示裝置。它由LED發光二極管、大型
LED數碼管、直流電機、步進電機等執行機構用其他外圍電路模擬實際工業控制過程中的狀態，它形象生動的演示了PLC的整個執行過程。通過該裝置，可以鍛煉學生的動手能力，能夠形象生動的執行機構驗證自己編寫程序的正確性，掌握PLC的實際應用，增強學生對PLC的學習興趣。該裝置在演示屏上位置可任意移動、互換。
2、PLC實訓模塊
PLC可編程控制器是以微處理機基礎發展起來的新型工業控制裝置。它以體積小、功能強、可靠性高以及應用安裝方便的特點，很快在我國的工業控制中占據了主導地位，并且不斷發展。根據這一發展形勢，全國各大專院校、各類職業技術學校都將PLC教學納入教學任務，作為電子、電氣以及工業自動化類專業的一門必修棵。PLC可編程實驗系統是根據這一教學要求開發的新一代PLC教學產品，自產品推出以來，得到了各大院校教學教師和專家的一致好評。全套裝置設計合理、功能強大、操作簡單方便，對學生理解和掌握可編程控制器的控制原理和操作方法。加快學習PLC的編程方法。都具有極大的幫助。是PLC教學中的理想工具。
1、PLC可編程控制器實驗臺
2、PLC可編程控制器實驗裝置
3、PLC可編程控制器操作桌
4、編程應用軟件
5、PLC及轉接通訊電纜
6、電腦或手持編程器（用戶自備或代購）
三、PLC可編程控制器實驗臺
（一）功能、特點
1）實驗臺包括
A．直流電壓：0～10V可調輸出；直流電流：0～20mA；
B．～220V通過安全插座輸出
C．+24V/1A直流穩壓電源輸出
D．+5V/5A直流穩壓電源輸出
2）PLC主機的輸入輸出端口均已引到面板上。輸入可以接模擬輸入開關、行程開關或光電開關等。輸
出可以接面板上的指示燈、數碼管和繼電器、直流電機和蜂鳴器，還可以與演示裝置相連接，可應用實際的工業控制。
3）實驗臺本身帶有24V2A的電源。可以直接用于輸出負載或與演示裝置接口或與其它對應裝置相連。
4）實驗臺結構采用掛箱式，便于實驗項目擴展和用戶第二次開發。
5）可完成PLC控制原理基本實驗、應用實驗以及用于真正的工業控制。
（二）實驗項目
1)PLC基本技能實訓
1.PLC認知實訓 2.PLC仿真實訓
3．跳轉、分支功能實驗 4．移位寄存器實驗
5．數據處理功能實驗 6．微分、位操作實驗
7．與、或、非邏輯功能實驗 8．定時器、計數器功能實驗
2)PLC模擬控制應用實訓
|
1. 數碼顯示控制 2. 搶答器控制（優先級、數值運算，具有聲效功能） 3. 天塔之光控制（閃爍、發射、流水型） 4. 音樂噴泉控制（具有聲效功能） 5. 十字路口交通燈控制 6. 水塔水位控制 7. 自動送料裝車系統控制 8. 四節傳送帶控制 9. 裝配流水線控制 10. 多種液體混合裝置控制 |
11. 自控成型機控制 12. 全自動洗衣機控制（具有聲效功能） 13. 電鍍生產線控制 14. 自控軋鋼機控制 15. 郵件分揀機控制 16. 自動售貨機控制 17. 機械手控制 18. 四層電梯控制 19. 加工中心控制 20. 步進電機PLC控制 |
|
1、變頻器功能參數設置與操作 2、變頻器報警與保護功能 3、外部端子點動控制 4、變頻器控制電機正反轉 5、多段速度選擇變頻調速 6、變頻器無級調速 7、基于外部模擬量（電壓/電流）控制方式的變頻調速 8、PID變頻調速控制 |
9、PLC控制變頻器外部端子的電機正反轉 10、PLC控制變頻器外部端子的電機運行時間控制 11、基于PLC數字量控制方式的多段調速 12、基于PLC數字量控制變頻開環調速 13．三相鼠籠式異步電動機點動和自鎖PLC控制 14．三相鼠籠式異步電動機聯動正反轉PLC控制 15．三相鼠籠式異步電動機帶延時正反轉PLC控制 16．三相鼠籠式異步電動機Y/△轉換起動PLC控制 |
|
1. 觸摸屏控制方式的基本指令編程練習 2. 基于觸摸屏控制方式的LED控制 |
3. 觸摸屏窗口切換訓練 4. 觸摸屏與PLC通訊應用訓練 |
（三）PLC主機技術參數
| 序號 | 名稱 | 數量 | 型號 |
| 1. | 安裝導軌 | 1 | 6ES7 390-1AE80-0AA0 |
| 2. | 電源模塊 | 1 | 6ES7 307-1BA01-0AA0 |
| 3. | CPU 319-3 PN/DP模塊 | 1 | 6ES7 318-3EL01-0AB0 |
| 4. | 存儲卡 | 1 | 128K |
| 5. | 32點輸入模塊 | 1 | 6ES7 321-1BL00-0AA0 |
| 6. | 16點輸出模塊 | 1 | 6ES7 322-1BH01-0AA0 |
| 7. | 模擬量輸入輸出模塊AI 4/AO 2； | 1 | 6ES7334-0KE00-0AB0 |
| 8. | 前端連接器 | 3 | |
| 9. | 編程電纜 | 1 | PC/MPI |
1、該裝置是為了配合PLC可編程控制器實驗臺使用而設計的外接演示裝置。它由LED發光二極管、大型
LED數碼管、直流電機、步進電機等執行機構用其他外圍電路模擬實際工業控制過程中的狀態，它形象生動的演示了PLC的整個執行過程。通過該裝置，可以鍛煉學生的動手能力，能夠形象生動的執行機構驗證自己編寫程序的正確性，掌握PLC的實際應用，增強學生對PLC的學習興趣。該裝置在演示屏上位置可任意移動、互換。
2、PLC實訓模塊
| 序號 | 編號 | 控制對象實訓模塊 | 實訓教學目標 |
| 1 | SX1 | 搶答器/音樂噴泉 | 通過對搶答系統中各組人員搶答時序的監視和控制，掌握條件判斷控制指令的編寫方法；通過對音樂噴泉控制系統中“水流”及音樂的循環控制，掌握循環指令的編寫方法。 |
| 2 | SX2 | 裝配流水線/十字路口交通燈 | 通過對“生產流水線”順序加工過程及十字路口交通燈路況信號控制，掌握順序控制指令的編寫方法。 |
| 3 | SX3 | 水塔水位/天塔之光 | 通過對“水塔水位”和“儲水池水位”變化過程的判斷，了解簡單邏輯控制指令的編寫方法。通過對天塔之光閃亮過程的移位控制，掌握移位寄存器指令的編寫方法。 |
| 4 | SX4 | 自動送料裝車/四節傳送帶 | 通過對傳送帶啟停、傳送狀態的控制和對貨物在自動送料裝車系統中流向、流量的控制，掌握較復雜邏輯控制指令的編寫方法。 |
| 5 | SX5 | 多種液體混合裝置 | 通過對“液體混合裝置”中不同液體比例及液體混合時攪拌時間的控制，掌握條件判斷指令及各種不同類型的定時器指令的編寫方法。 |
| 6 | SX6 | 自動售貨機 | 通過對用戶投幣數目的識別和自動售貨機中各種“貨物”的進出控制，掌握各種計數器指令及比較輸出指令的編寫方法。 |
| 7 | SX7 | 自控軋鋼機/郵件分揀機 | 通過對自控軋鋼機和郵件分揀機材料（“鋼錠“郵件”）來料數量、來料類別識別及對各種執行器（例如“電機”）啟停時序的控制，掌握數值運算指令及中斷指令的編寫方法。 |
| 8 | SX8 | 機械手控制/自控成型機 | 通過對機械手停留“位置”及自控成型機各方向“液缸位置”的控制，掌握一個完整工業應用系統中的較簡單邏輯控制程序的編寫能力。 |
| 9 | SX9 | 加工中心（實物） | 通過對加工中心中各方向“電機”運行方向及“刀庫”進出刀、換刀過程的控制，掌握一個完整工業應用系統中的較復雜邏輯控制的編寫能力。 |
| 11 | SX11 |
步進電機（實物） 步進電機系統由驅動電路、步進電機、刻度盤、指針等組成； |
通過利用PLC對步進電機的控制，初步了解步進電機方向、拍數的控制及直線運動檢測、定位控制。 |
| 12 | SX12 | 自動洗衣機/電鍍生產線 | 通過對洗衣機進出水時間、洗滌流程及電鍍生產線中物塊侵入不同溶液的時間、方式、先后順序的控制，掌握多點PLC控制系統的綜合應用能力。 |
| 13 | BP01 | 變頻器實訓組件：配置西門子G120系列0.37KW變頻器，帶有控制單元CU240B-2及BOP操作面板 | 初步具有綜合應用變頻器的能力，了解變頻調速在實際中的應用。 |
| 14 | CM01 |
觸摸屏實訓組件： 7英寸 MCGS真色彩 |
了解工業觸摸屏的功能及使用方法、掌握與PLC之間的通信知識，并掌握復位、置位、交替等功能鍵、圖形（曲線）顯示、動態畫面跟蹤在觸摸屏中的實現方法。 |
五、配置清單
| 序號 | 名稱 | 單位 | 數量 | 備注 | |
| 1. | 電源、信號源、儀器控制屏 | 臺 | 1 | ||
| 2. | 實訓考核桌 | 張 | 1 | ||
| 3. | PLC實訓模塊 | 塊 | 1 | 掛箱一 | 音樂噴泉/搶答器/基礎實驗 |
| 掛箱二 | 裝配流水線/交通信號燈/自動供水/天塔之光 | ||||
| 掛箱三 | 自動送料裝車/傳送帶/多種液體混合裝置/自動售貨機/自動軋鋼機 | ||||
| 掛箱四 | 自動成型系統/機械手控制/溫度控制/直流電機控制 | ||||
| 掛箱五 | 郵件分檢系統/步進電機的控制 | ||||
| 掛箱六 | 加工中心刀具庫/洗衣機自動控制 | ||||
| 掛箱七 | 電鍍自控系統PLC控制/數碼顯示控制 | ||||
| 4. | PLC主機掛箱 | 個 | 1 | CPU 319-3 PN/DP模塊；32點輸入模塊；16點輸出模塊；模擬量輸入輸出模塊 | |
| 5. | 變頻器掛箱 | 個 | 1 | G120 0.37KW | |
| 6. | 觸摸屏掛箱 | 個 | 1 | MCGS 7062 | |
| 7. | 三相電機 | 臺 | 1 | 180W/380V | |
| 8. | PLC工控組態軟件 | 套 | 1 | ||
| 9. | PLC編程軟件及演示程序 | 套 | 1 | ||
| 10. | 實驗說明書 | 套 | 1 | 指導學生實訓 | |
| 19 | 實驗導線 | 條 | 30 | 紅色Ф4自鎖線（100CM） | |
| 條 | 2 | 黑色Ф4自鎖線（100CM） | |||
| 條 | 6 | 黃色Ф4自鎖線（30CM） | |||
| 條 | 2 | Ф4自鎖線（100CM） | |||
